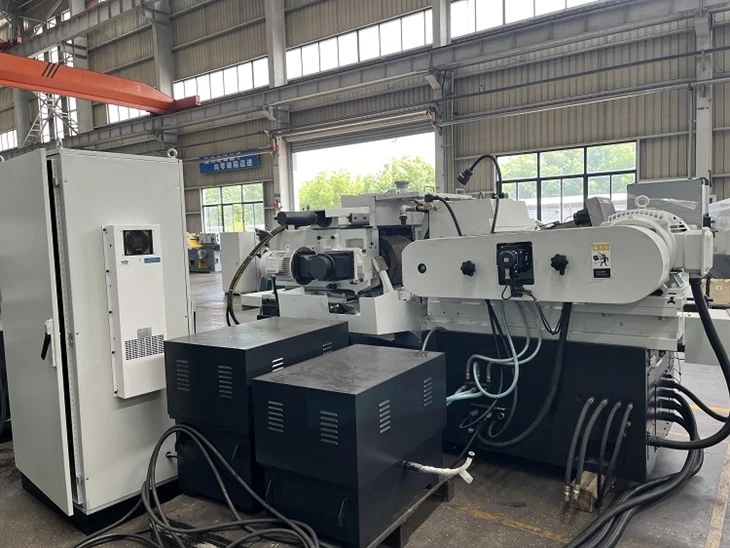

Cywirdeb Uchel Eang-Grinder Olwyn Ganolbwynt

Mae'r MX{0}}cyfres M10200 uchel-cywirdeb eang-olwyn-ganolfan llifanu yn-offer peiriant CNC pen uchel sydd wedi'i gynllunio ar gyfer malu manwl uchel, cyfaint, uchel{- rhannau siafft hir. Mae'n torri trwy gyfyngiadau lled olwyn malu di-ganolfan traddodiadol trwy ddefnyddio olwyn malu ultra- (yn nodweddiadol Yn fwy na neu'n hafal i 300mm o led) wedi'i chyfuno â strwythur anhyblygedd uchel i alluogi modd peiriannu "un pas, llawn-proses ffurfio" hynod effeithlon. Mae'n ddarn craidd o offer mewn llinellau cynhyrchu ar gyfer rhannau siafft hir mewn diwydiannau fel modurol, hydrolig, a thecstilau.







• Olwynion Malu Ultra-Eang, Dyblu Effeithlonrwydd

* Dyluniad Chwyldroadol:Gydag olwynion malu enfawr yn amrywio o 300mm i 600mm (neu hyd yn oed yn ehangach), mae'r ardal gyswllt malu 2 i 3 gwaith yn fwy na modelau cyffredin.

* Uchel-Cyflymder Trwy Malu:Cefnogi onglau gogwydd olwyn canllaw mwy, gan gynyddu'n sylweddol y gyfradd bwydo echelinol y workpiece. Ar gyfer siafftiau hir o 500mm - 1500mm o hyd, gellir lleihau'r amser cylch peiriannu 50% -70%, gan gynyddu allbwn un shifft yn sylweddol.

* Dim Marciau Offeryn:Mae'r cwmpas uwch-eang yn osgoi'r marciau offer a'r marciau troellog a achosir gan falu cilyddol dro ar ôl tro gydag olwynion malu cul, gan arwain at gysondeb arwyneb rhagorol.



• Anhyblygrwydd Ultimate, Manwl Sefydlog

* System gwerthyd hydrostatig:Ar gyfer y llwyth rheiddiol enfawr a gynhyrchir gan yr olwynion malu eang, mae'n dod yn safonol gyda gwerthydau hydrostatig neu werthyd hynod o ddiamedr sy'n gytbwys yn ddeinamig, gan sicrhau dirgryniad sero a dim dadffurfiad yn ystod cylchdroi cyflym.

* Gwely Castio Mwynau:Mae sylfaen y peiriant cyfan wedi'i adeiladu o goncrit polymer (castio mwynau), sydd â pherfformiad amsugno sioc haearn bwrw 10 gwaith a sefydlogrwydd thermol uchel iawn, gan sicrhau cywirdeb heb ddrifft yn ystod peiriannu parhaus tymor hir.

* Plât Cymorth Carbid Hir Ychwanegol-:Gan ddefnyddio plât cefnogi carbid annatod estynedig a ddyluniwyd yn arbennig, mae'n cefnogi darnau gwaith main yn effeithiol, gan atal anffurfiad plygu oherwydd eu pwysau eu hunain a rheoli cylindricity yn hawdd o fewn 0.002mm / 500mm.



• CNC Deallus, Rheoli Dolen Ar Gau

* Cysylltiad Aml-Echel:Yn meddu ar system CNC 4-5 echel (X/Z/C/A/Y), sy'n galluogi rheolaeth ddigidol fanwl ar borthiant olwynion malu, cyflymder/ongl olwyn dywys, a symudiad dreser.

* Iawndal Mesur Ar-lein:Gan integreiddio, er enghraifft, cymhwysiad offeryn mesur MARPOSS mewn dulliau rheoli maint turio silindr injan ac atal gwallau, mae'n gwneud iawn yn awtomatig am draul olwyn malu ac anffurfiad thermol trwy fonitro amser real o ddimensiynau gweithfannau, gan gyflawni rheolaeth goddefgarwch dimensiwn o ±0.001mm.

* Malu Addasol:Wedi'i adeiladu-mae meddalwedd cylch malu deallus yn addasu'r strategaeth porthiant yn awtomatig (traws cyflym - malu garw - malu dirwy - gorffen) yn seiliedig ar y lwfans, atal llosgiadau a gwneud y gorau o amser beicio.



• Oeri Pwerus, Gweithgynhyrchu Gwyrdd

* System Chwistrellu Arwynebedd Llawn-:Mae setiau lluosog o ffroenellau pwysedd uchel yn cael eu trefnu ar hyd lled yr olwyn malu, wedi'u cyfuno â phwmp oeri cyfradd llif uchel (100L/munud), gan sicrhau bod y parth malu yn oeri ac yn iro'n ddigonol ac atal llosgiadau'r gweithfan.

* Hidlo-Effeithlonrwydd Uchel a Dileu Sglodion:Mae ffurfweddiad safonol yn cynnwys gwahanydd magnetig mawr + hidlydd gwregys papur (neu wahanydd allgyrchol), yn cael gwared ar lawer iawn o malurion malu yn gyflym, gan gadw oerydd yn lân, ac ymestyn bywyd olwyn malu.

* Puro Niwl Olew:Mae casin cwbl gaeedig gyda chasglwr niwl olew pwysedd negyddol yn bodloni safonau allyriadau amgylcheddol ac yn gwella amgylchedd y gweithdy.







Sector Diwydiant	Gwaith nodweddiadol	Manteision Prosesu
Rhannau Modurol	Siafftiau gyrru, rhodenni clymu llywio, rhodenni piston amsugno sioc, codwyr falf	Effeithlonrwydd uchel ar gyfer miliynau o gyfeintiau cynhyrchu blynyddol, gan sicrhau uniondeb siafftiau hir
Hydroleg a Niwmateg	Rhodenni piston silindr hydrolig, rhodenni silindr, creiddiau pwmp plunger	Gorffeniad drych (Ra<0.2μm), no spiral marks, excellent sealing performance
Peiriannau Tecstilau	Rholeri nyddu, gwerthydau, pinnau hir	Yn datrys problem dirgryniad mewn siafftiau main, arwyneb llyfn ac unffurf
Diwydiant Gan gadw	Rholeri silindrog hir, rholeri dwyn rheilffordd	Cysondeb swp da, manwl gywirdeb geometrig hynod o uchel
Peiriannau Cyffredinol	Siafftiau optegol amrywiol, siafftiau canllaw, siafftiau rholio argraffu	Yn addas ar gyfer gwahanol ddeunyddiau dur a dur di-staen, prosesau hyblyg







Enw Cynnyrch	Cywirdeb Uchel Eang-Grinder Olwyn Ganolbwynt
Model	MX-M10200
Plymio{0}}porthiant
Diamedr Malu	10-200mm
Max. Hyd Malu	390mm
Trwy-borthiant
Diamedr Malu	10-200mm
Manyleb Olwyn Malu	P600x400x305mm
Manyleb Olwyn Rheoleiddio	P350x400x203mm
Cyflymder Olwyn Malu	1110r/munud
Rheoleiddio Cyflymder Olwyn (di-step)	10-200r/munud
Rheoleiddio Angle Swivel Frame Olwyn
Fertigol	-2 gradd - +4 gradd
Llorweddol	-2 gradd - +4 gradd
Ffrâm Olwyn Malu Isafswm Bwydo	0.002mm
Rheoleiddio Ffrâm Olwyn Isafswm Bwydo	0.01mm
Malu Olwyn Dreser Bwydydd Swm / Rhaniad	0.01mm
Rheoleiddio Swm/Rhaniad Bwydo Dresel Olwyn	0.01mm
Uchder O Linell Ganol Gri. Olwyn & Reg. Gorffwysfa Olwyn I'r Gwaith	290mm
Cyfanswm Pŵer
Modur Olwyn Malu	30KW
Rheoleiddio Olwyn Modur	2.2KW
Cyflenwad Pŵer	3N 50Hz 380V
Dimensiwn peiriant (LxWxH)	3600x1850x1720mm
Pwysau Peiriant	Tua 10000Kg
Cywirdeb (Bariau Safonol)
Crynder	0.002mm
Cylindricity	0.005mm
Garwedd	Ra0.32μm



Nodyn:Gellir addasu paramedrau a chyfluniadau penodol yn seiliedig ar luniadau gweithfannau cwsmeriaid a gofynion gallu cynhyrchu.





* Lleihau Costau a Gwella Effeithlonrwydd:Er bod y buddsoddiad cychwynnol yn uwch, mae'r gost fesul darn yn cael ei leihau'n sylweddol, gan arwain at gyfnod ad-dalu byr (1-2 flynedd fel arfer).

* Uwchraddio Ansawdd:Yn datrys pwyntiau poen o ansawdd yn gyfan gwbl mewn llifanu siafftiau hir fel concavity, marciau troellog, a llosgiadau, gan wella ansawdd y cynnyrch.

* Cyfeillgar i awtomeiddio:Mae'r dyluniad strwythurol yn naturiol addas ar gyfer integreiddio â raciau llwytho awtomatig, robotiaid nenbont, neu systemau robotig eraill, gan alluogi creu ffatrïoedd di-griw allan yn hawdd.

* Ehangu Proses:Nid yn unig yn addas ar gyfer rhannau dur cyffredin, ond hefyd, pan gaiff ei ddefnyddio gydag olwynion malu CBN, gall falu deunyddiau caledwch uchel yn effeithlon fel dur dwyn a dur offer.



Ein llifanwyr di-ganol olwyn eang yw'r ateb eithaf ar gyfer gweithgynhyrchu rhannau siafft hir yn fanwl gywir. Maent yn integreiddio "technoleg olwyn eang" yn berffaith gyda "deallusrwydd CNC modern," gan ddarparu offer cynhyrchiant pwerus ar gyfer mentrau gweithgynhyrchu sy'n mynd ar drywydd allbwn uchel, manwl uchel, a sefydlogrwydd uchel. Cysylltwch â ni nawr!
